Wall mounted radio receiver 2 zones Perry 1TXRX02 P, wall installation, reception frequency 868.35Mhz, white colour, manual ON/OFF control, power supply 230V AC 50-60Hz, output2 potential free deviation contacts 5(2)A/250V 1 output for circulation pump control

FORCE POINTS
Possibility of operation with system master chronothermostat (see instructions chronothermostat - model withmaster).
- Activation of the pump (or boiler) in conjunction with the command to open one or both solenoid valves.
- Matching of the transmitters in self-learning, facilitated by luminous and acoustic indications.
- Possibility of cancelling the coupling of the transmitter to the zone even in case of transmission failure.
- Manual forcing of the status of the outputs for system test (5 minutes, resettable).
- RESET command to delete temporary data in memory and deactivate commands.
- Permanent memory, modifiable, for transmitter pairing and master assignment.
- Light signaling of failure status for no transmission and low battery.
- High communication reliability thanks to double data transmission.
- Light and/or acoustic indication, on 3 levels, of the TEST signal for checking the presence and range of the signal (VMETER).



Features
Power supply: 230 V~ 50 ÷ 60 Hz
Device absorption: 2.5 VA max
Type of action, disconnection and device: 1 / B / Electronic

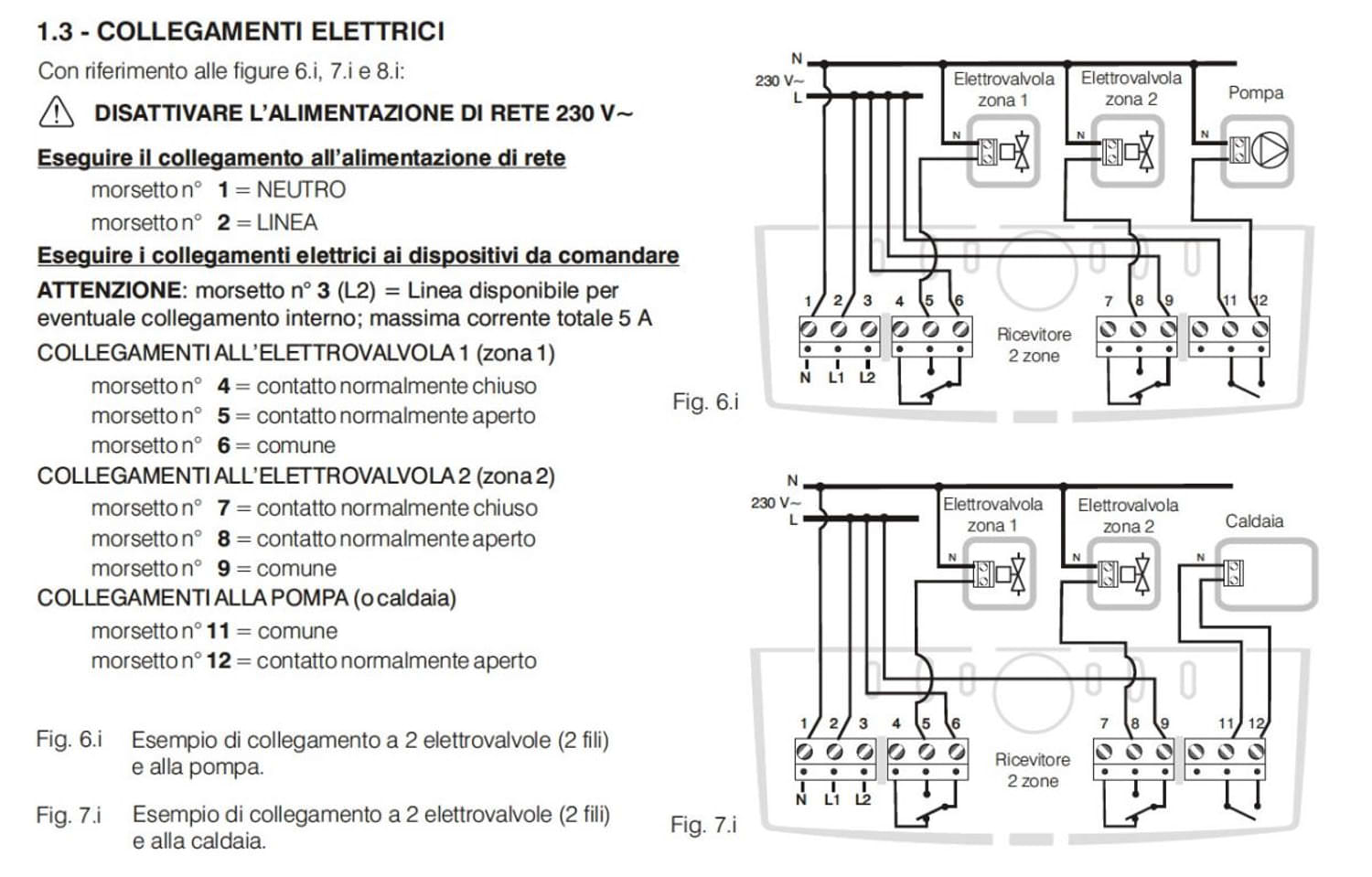

Type of output: for solenoid valves no. 2 relays with single pole changeover contact, potential-free NO/NC/COM - 5(2) A / 250 V~
for pump or boiler no. 1 relay with single pole contact, potential-free, NO/COM - 5(2) A / 250 V~
Wire section at terminals: min. 1 mm ÷ max. 2.5 mm 2 2
Reception frequency band: 868-868.6 MHz
Maximum signal range in free area: 120 meters
Maximum signal range in presence of walls: 30 meters (according to chapters 1.1 and 1.4 )
Signal reception mode: antenna inside the receiver
Isolation type: Class II
Protection degree: IP 30 / wall mounting
Pollution degree: normal
Operation temperature limits: -20 °C ÷ 70 °C
Limits of storage temperature: -25 °C ÷ 85 °C

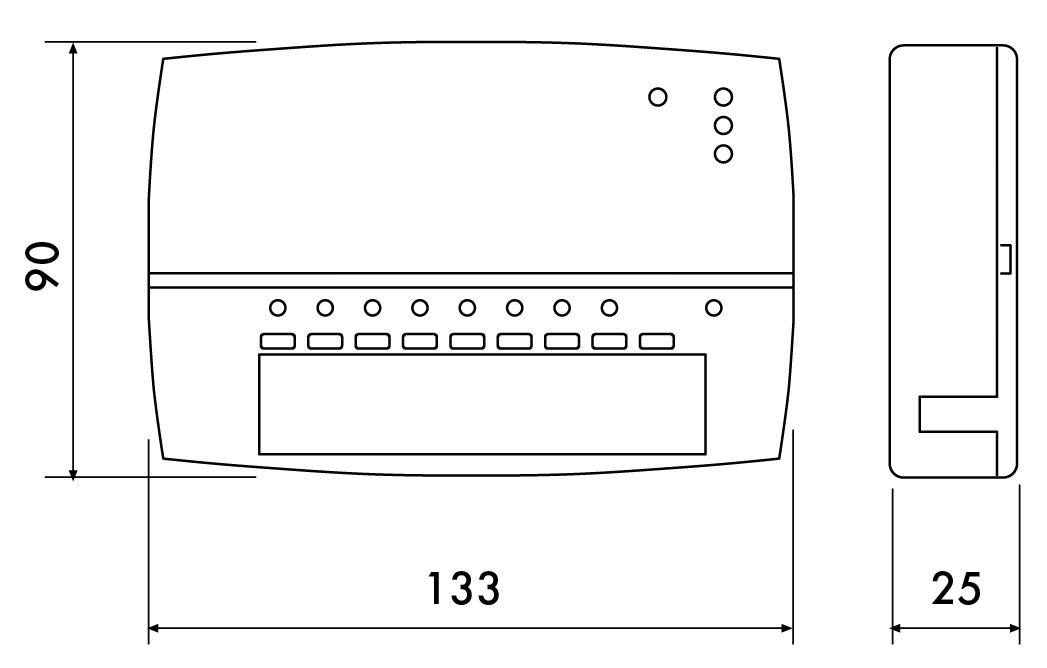

Size (WxDxH) 133 x 25 x 90 mm

ABINABLE A:
- Perry-1TXCRTX05 wireless chronothermostat
- PERRY-1TXTETX04 wireless thermostat

.

PUNTI DI FORZA
Possibilità di funzionamento con cronotermostato master dell’impianto (vedi istruzioni cronotermostato -modello conmaster).
- Attivazione pompa (o caldaia) in concomitanza con il comando di apertura di una o entrambe le elettrovalvole.
- Abbinamento dei trasmettitori in autoapprendimento, facilitato da indicazioni luminose e acustiche.
- Possibilità di cancellazione dell’abbinamento del trasmettitore alla zona anche in caso di avaria della trasmissione.
- Forzatura manuale dello stato delle uscite per prova impianto (5 minuti, ripristinabili).
- Comando “RESET“ per cancellazione dei dati temporanei in memoria e disattivazione comandi.
- Memoria permanente, modificabile, per l’abbinamento del trasmettitore e per l’assegnazione del master.
- Segnalazione luminosa dello stato di avaria per assenza di trasmissioni e per batteria quasi scarica.
- Elevata affidabilità della comunicazione grazie alla doppia trasmissione dei dati.
- Indicazione luminosa e/o acustica, su 3 livelli, del segnale di TEST per verifica della presenza e portata del segnale (VMETER).



CARATTERISTICHE
Alimentazione: 230 V~ 50 ÷ 60 Hz
Assorbimento del dispositivo: 2,5 VA max
Tipo di azione, disconnessione e apparecchio: 1 / B / Elettronico
Tipo di uscita: per elettrovalvole n° 2 relè con contatto unipolare in scambio, libero da potenziale NA/NC/COM - 5(2) A / 250 V~
per pompa o caldaia n° 1 relè con contatto unipolare, libero da potenziale, NA/COM - 5(2) A / 250 V~
Sezione dei fili ai morsetti: min. 1 mm ÷ max. 2,5 mm 2 2
Banda di frequenza di ricezione: 868-868.6 MHz
Portata massima del segnale in area libera: 120 metri
Portata massima del segnale in presenza di pareti: 30 metri (conformemente ai capitoli 1.1 e 1.4 )
Modo di ricezione del segnale: antenna interna al ricevitore
Tipo di isolamento: Classe II
Grado di protezione: IP 30 / montaggio a parete
Grado di inquinamento: normale
Limiti della temperatura di funzionamento: -20 °C ÷ + 70 °C
Limiti della temperatura di stoccaggio: -25 °C ÷ +85 °C
Dimensione (LxPxH) 133 x 25 x 90 mm

ABBINABILIE A:
• Cronotermostato wireless Perry-1TXCRTX05
• Termostato wireless PERRY-1TXTETX04
